Dataforth成立于1984年，致力于為不斷擴大的工廠自動化市場提供信號調理、數據采集和數據通信危險防護解決方案。最初的創業企業是由Burr-Brown Corporation發起的，該公司是模擬集成電路和相關產品領域的國際領導者，現隸屬于德州儀器(TI)公司。深圳市華聯歐國際貿易有限公司長備大量液壓工具現貨，原裝保證，價格優勢，全國地區，質量保證，全國配送，價格有優勢，以下是華聯歐為您帶來的美國DATAFORTH隔離信號調理模塊SCM7B47產品介紹，歡迎您隨時來電咨詢！

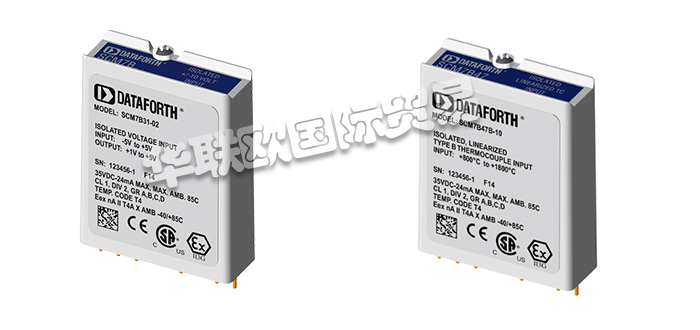

1、美國DATAFORTH隔離信號調理模塊SCM7B47簡述
SCM7B47模塊接受來自J、K、T、E、R、S、B或N型熱電偶的單通道輸入。信號經過濾波、隔離、放大、線性化并轉換為高電平模擬電壓，以輸出到過程控制系統。線性化是通過模塊本身創建非線性傳遞函數來實現的；參見AN505。該非線性傳遞函數在工廠配置，設計為與熱電偶非線性相等且相反。冷端補償(CJC)使用外部安裝在背板上現場側端子塊下方的NTC熱敏電阻來執行。在輸入電路中使用30nA電流源進行熱電偶開路檢測。

2、美國DATAFORTH隔離信號調理模塊SCM7B47性能
這些模塊采用五極濾波方法，通過利用湯姆遜（貝塞爾）和巴特沃斯特性來最大化時間和頻率響應。濾波器的一極位于隔離柵的現場側；四是在過程控制系統方面。經過初始現場側濾波后，輸入信號由專有斬波電路斬波并穿過變壓器隔離柵傳輸，從而抑制共模尖峰和浪涌的傳輸。然后信號被重建和過濾以用于過程控制系統輸出。模塊接受14-35VDC寬電源范圍（+24VDC標稱值）。其緊湊型封裝（最大2.13"x1.705"x0.605"）可節省空間，非常適合高通道密度應用。它們設計用于使用任何“-DIN”背板輕松進行DIN導軌安裝。

3、美國DATAFORTH隔離信號調理模塊SCM7B47特點
①J、K、T、E、R、S、B和N型熱電偶接口
②線性化熱電偶信號
③提供高電平電壓輸出
④適用于工業數據采集和過程控制應用的緊湊、低成本解決方案
⑤14個家庭組和202個不同的模塊
⑥輕松DIN導軌安裝

4、美國DATAFORTH隔離信號調理模塊SCM7B47細節
①1500Vrms變壓器隔離
②精度，典型值的±0.06%至±0.16%
③ANSI/IEEE C37.90.1瞬態保護
④輸入保護至120Vrms連續
⑤噪聲，1mV峰值(5MHz)，500μV RMS(100kHz)
⑥共模抑制比，160dB
⑦核磁共振，高達85dB
⑧CSA認證、FM認證
⑨符合CE和ATEX標準

5、美國DATAFORTH隔離信號調理模塊SCM7B47規格
①輸出范圍：+1至+5V
②輸入溫度范圍：800至1800℃
③機械格式：模塊化插板
④隔離電壓：1500Vrms
⑤隔離類型：變壓器2路
⑥準確性：±0.12%(1.20°C)典型值，±0.35%(3.50°C)最大值
⑦電源電壓：14至35伏直流電
⑧輸入耐壓：120Vrms
⑨模塊帶寬：3赫茲
⑩核磁共振(60 Hz)抑制：80/85分貝
?外部I至V電阻：不適用
?輸出控制：始終啟用
?輸出電阻：小于1歐姆
?方面：2.13 x 1.705 x 0.605英寸

6、美國DATAFORTH隔離信號調理模塊SCM7B47型號分享
①美國DATAFORTH隔離信號調理模塊SCM7B47B-10
②美國DATAFORTH隔離信號調理模塊SCM7B47B-10A
③美國DATAFORTH隔離信號調理模塊SCM7B47B-10D
④美國DATAFORTH隔離信號調理模塊SCM7B47E-07
⑤美國DATAFORTH隔離信號調理模塊SCM7B47E-07A
⑥美國DATAFORTH隔離信號調理模塊SCM7B47E-07D
⑦美國DATAFORTH隔離信號調理模塊SCM7B47J-01
⑧美國DATAFORTH隔離信號調理模塊SCM7B47J-01A
⑨美國DATAFORTH隔離信號調理模塊SCM7B47J-01D
⑩美國DATAFORTH隔離信號調理模塊SCM7B47J-02
?美國DATAFORTH隔離信號調理模塊SCM7B47J-02A
?美國DATAFORTH隔離信號調理模塊SCM7B47J-02D
?美國DATAFORTH隔離信號調理模塊SCM7B47K-03
?美國DATAFORTH隔離信號調理模塊SCM7B47K-03A

鄭重聲明：內容來源于網絡收集整理，不一定正確，僅作參考;本站僅僅是為了更好地宣傳推廣歐美工控備件等產品信息，方便用戶了解這些歐美工業備品備件，我司非以上品牌的官方授權代理，品牌、商標所有權、型號解釋權都歸原廠商所有。如有問題，請聯系我們。
