OTT-JAKOB旋轉接頭分：單向型旋轉接頭和雙向型旋轉接頭，其原理解析圖如下：

　　單向型OTT-JAKOB旋轉接頭：

　　對于單向型應用，OTT-JAKOB旋轉接頭可以從軸外進行安裝或者在機器的軸上進行安裝。

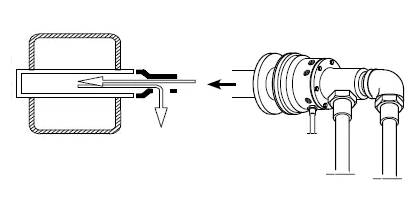

　　從外部安裝旋轉接頭示意圖：

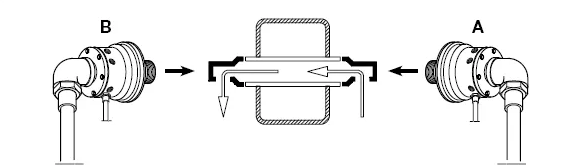

　　圖1：單向型旋轉接頭示意圖

　　單向型旋轉接頭分別裝在輥筒的兩端。旋轉接頭(A)把流動介質輸送到輥筒。旋轉接頭(B)再把流動介質輸送到機器的管道系統。

　　雙向型OTT-JAKOB旋轉接頭:

　　流動介質通過彎頭，再經過一根供應管道到達機器軸。溢出的流動介質由相同的旋轉接頭收集，然后供給機器的管道系統

　　圖2：雙向型旋轉接頭示意圖

　　流體介質的過濾

　　OTT-JAKOB旋轉接頭的軸面密封是通過流動介質來潤滑的。如果旋轉接頭無流動介質運行，其軸面密封就得不到潤滑，從而會造成損壞。確保旋轉接頭帶流動介質運行。

　　所以流動介質里面的顆粒越大，OTT-JAKOB旋轉接頭的磨損就越大。一般未經過濾的流動介質里面的顆粒大于60μm，則會加大旋轉接頭的磨損。在OTT-JAKOB旋轉接頭前面必須裝有濾網尺寸為60μm(200~250目左右)的過濾器。

　　每天檢查

　　在設備運行期間，在接頭和軟管處可能會出現滲漏。

　　每天用必須進行檢查，以便發現在連接處有無滲漏(看箭頭)

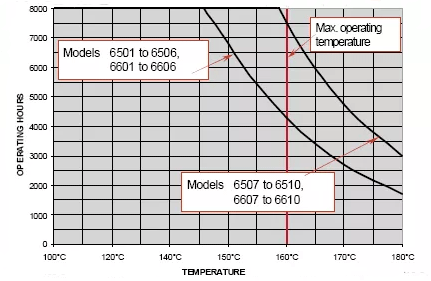

　　潤滑周期

　　潤滑周期以杜博林6500 和6600 系列的為例：

　　官方推薦的潤滑油脂為克魯勃的BARRIERTA L55/0 、勞博抗(LUBCON)的TURMOTEMP II/400 、杜邦(DUPONT)的KRYTOX GPL226 和艾德龍(ADDINOL)的ADDIFLONPREMIUMXH 2。潤滑量為：
