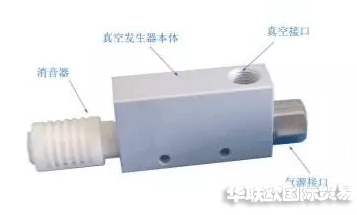

一、SCHMALZ真空發生器簡介

　　SCHMALZ真空發生器就是利用正壓氣源產生負壓的一種新型，高效，清潔，經濟，小型的真空元器件，這使得在有壓縮空氣的地方，或在一個氣動系統中同時需要正負壓的地方獲得負壓變得十分容易和方便。真空發生器廣泛應用在工業自動化中機械，電子，包裝，印刷，塑料及機器人等領域。

　　二、SCHMALZ真空發生器的原理

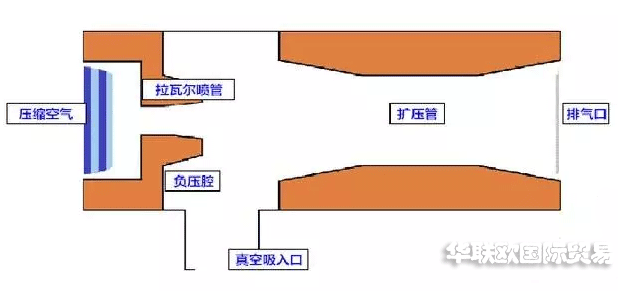

　　SCHMALZ真空發生器的工作原理是利用噴管高速噴射壓縮空氣,在噴管出口形成射流,產生卷吸流動.在卷吸作用下,使得噴管出口周圍的空氣不斷地被抽吸走,使吸附腔內的壓力降至大氣壓以下,形成一定真空度。

　　三、SCHMALZ真空發生器的分類

　　按噴管出口馬赫數M1(出口流速與當?shù)芈曀僦?分類,真空發生器可分為亞聲速噴管型(M1<1),聲速噴管型(M1=1)和超聲速噴管型(M1>1).亞聲速噴管和聲速噴管都是收縮噴管,而超聲速噴管型必須是先收縮后擴張形噴管(即Laval噴嘴).為了得到最大吸入流量或最高吸入口處壓力,真空發生器都設計成超聲速噴管型。

　　四、SCHMALZ真空發生器的特點

　　1、附帶機械式真空開關的類型。

　　2、真空發生器簡單構造，使用壽命長。

　　3、有耐化學藥品、耐瓦斯用材質，可在各種環境使用。真空發生器所產生的真空度可達90Kpa以上，可按客戶要求定制化批量生產。

　　五、提高真空發生器吸入流量的方法

　　1、SCHMALZ真空發生器分高真空型和高抽吸流量型，前者曲線斜率大，后者平坦。在噴管喉部直徑一定的情況下，要獲得高真空，必然降低抽吸流量，而為獲得大吸入流量，必然增加其吸入口處壓力。

　　2、為增大真空發生器吸入流量，可采取設計多級擴大壓管方式。如采取兩個三級擴壓管式SCHMALZ真空發生器并聯，吸入流量將再增加一倍。
